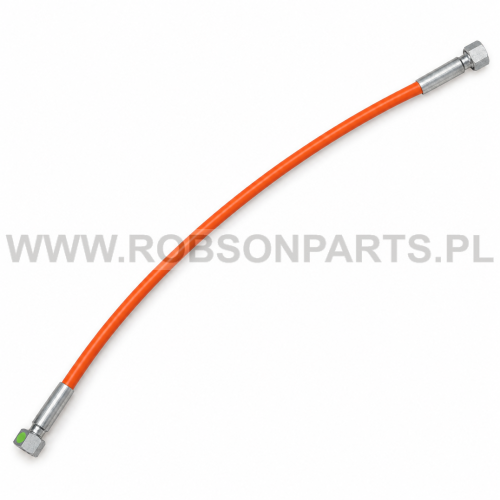

Przewód wysokociśnieniowy do Common Rail , M14×1,5, z atestem
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

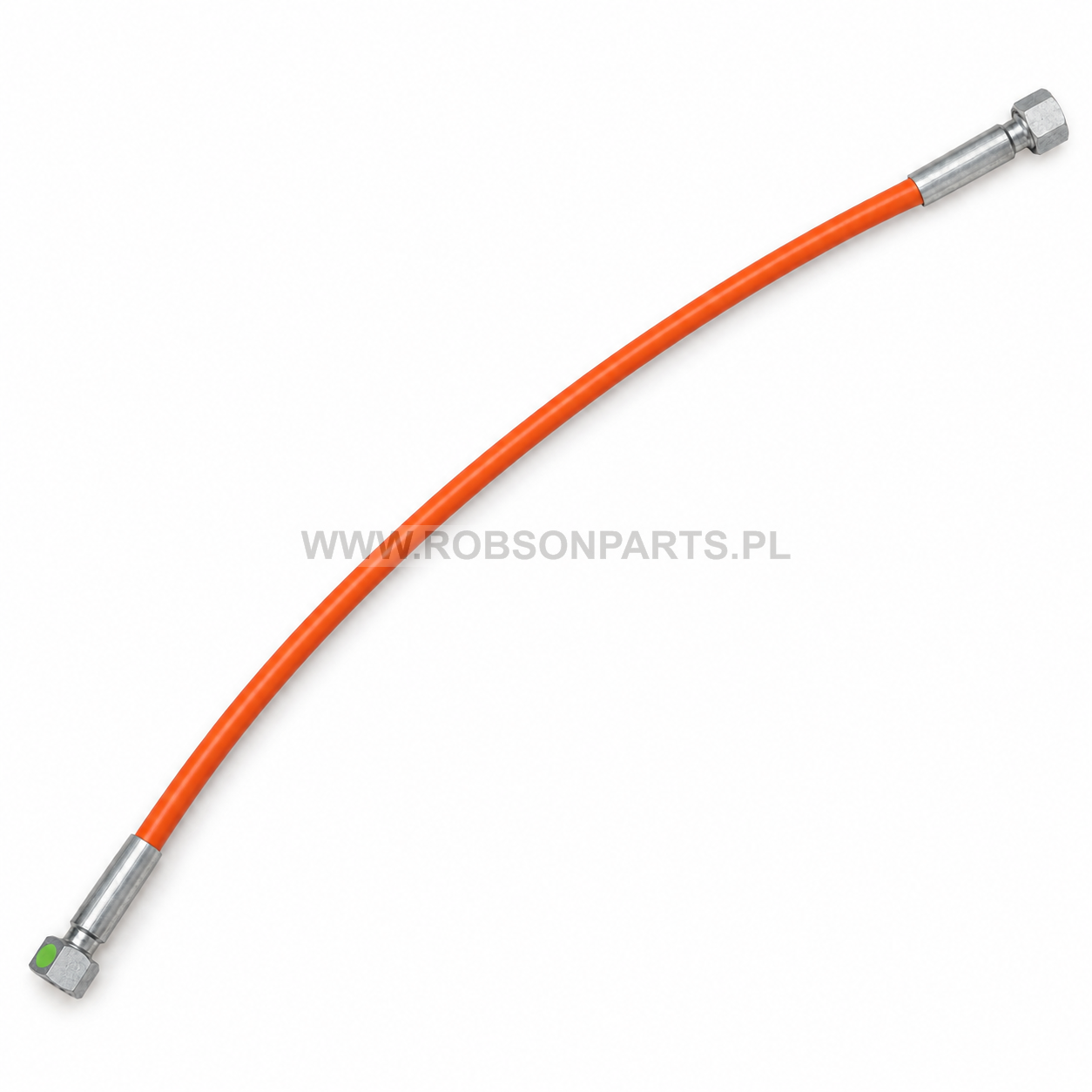

Przewód wysokociśnieniowy do stanowisk probierczych
Elastyczny przewód przeznaczony do wykonywania połączeń podczas testów pod wysokim ciśnieniem. Znajduje zastosowanie między innymi przy badaniu pomp wysokiego ciśnienia i wtryskiwaczy Common Rail.

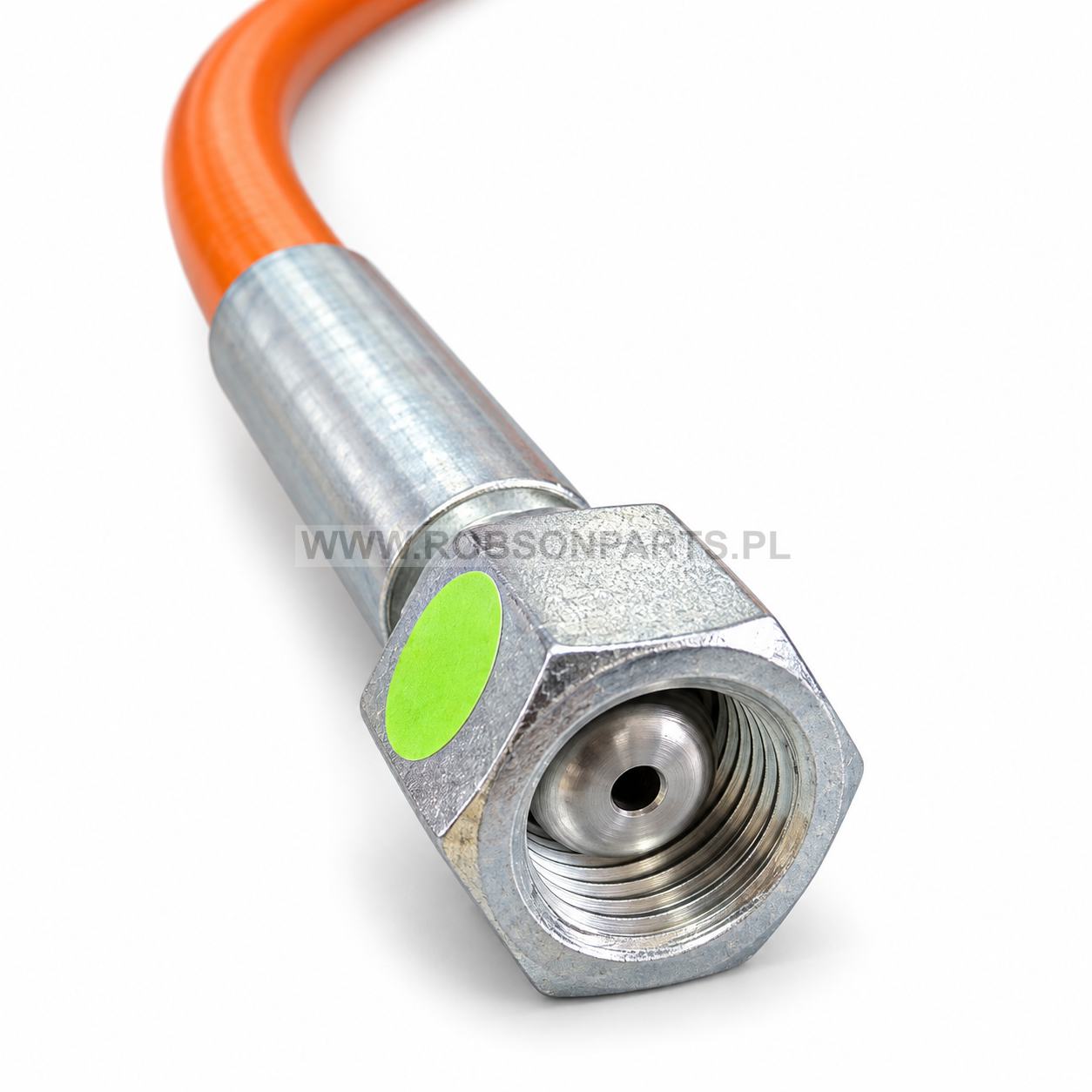

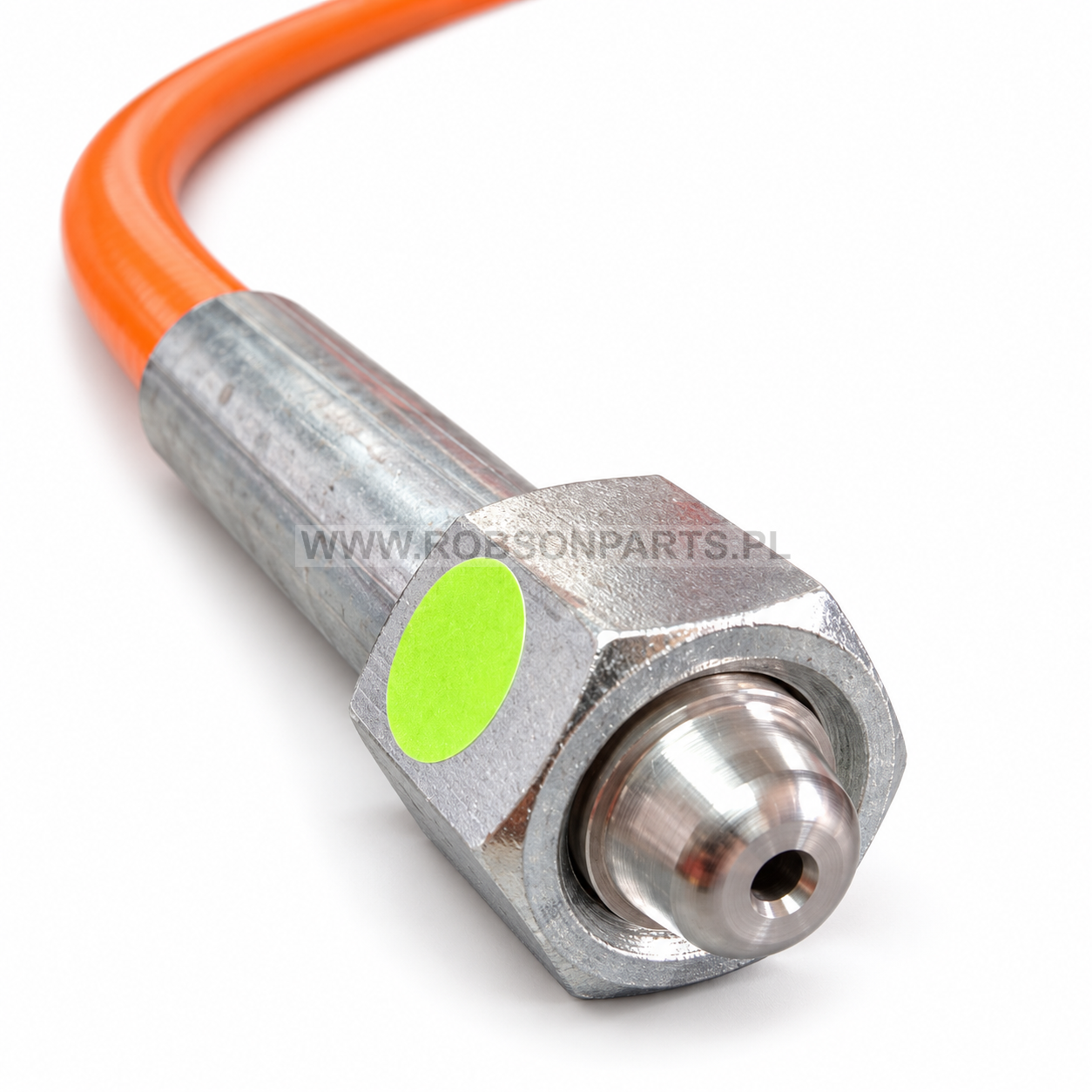

Przewód o długości 50 cm wyposażony jest w obustronne przyłącza z gwintem wewnętrznym M14×1,5 i uszczelnieniem stożkowym 60°. Elastyczna konstrukcja ułatwia jego ułożenie i podłączanie badanych podzespołów na stanowisku.
Wąż posiada cztery warstwy wzmocnienia z drutu stalowego oraz pomarańczową osłonę poliamidową. Jest odporny na olej napędowy. Przewód jest testowany ciśnieniowo i oferowany z atestem.
Parametry techniczne
| Parametry | Wartość |
|---|---|
| Długość | 50 cm (500 mm) |
| Ciśnienie robocze węża | do 3035 bar |
| Ciśnienie rozrywające węża | 6100 bar |
| Przyłącza | 2 × gwint wewnętrzny M14×1,5 |
| Uszczelnienie | stożek 60° |
| Średnica wewnętrzna węża | 4 mm (DN4) |
| Średnica zewnętrzna węża | 9,9 mm |
| Przelot | 2,5 mm |
| Minimalny promień gięcia | 90 mm |
| Temperatura pracy | od −30°C do +70°C |
| Wzmocnienie | 4 warstwy drutu stalowego |
| Osłona zewnętrzna | poliamid, kolor pomarańczowy |
| Materiał okuć | stal węglowa ocynkowana |
| Kontrola | test ciśnieniowy, atest |
Podane wartości ciśnienia dotyczą węża. Dopuszczalne ciśnienie robocze kompletnego przewodu z końcówkami określa jego dokumentacja. Ciśnienie rozrywające nie jest dopuszczalnym ciśnieniem pracy.
Przed zamówieniem sprawdź zgodność przyłączy i parametrów przewodu z wymaganiami stanowiska. W razie wątpliwości skontaktuj się z nami .
